Kolečkový zámek

[vrbodol]

Ahoj.Kdyby tady nějakej kutil měl chuť si ošahat originál kolečkovej zámek tak možno.Sice nekompletní,ale třeba by to někomu pomohlo při jeho bádání a výrobě.

[Jim11]

Otázka je,kde by k tomu ošahání mělo dojít?

[Saphyr]

Kámoš se zrovna dostal na puškaře a kolečkový zámky mají být jeho specialita (je to milovník:) ), tak se ho zeptám, neni na střelectví:(

[Jim11]

Dobrý den přeji, nemáte někdo tip na výkres či slušný fotky kolečkovýho zámku. Hlavně mě zajímá zadní strana s těmi hejblaty. Zřejmě je dost různých konstrukcí, nedaří se mi na nic narazit. Mám chuť si ho přes zimu vyrobit.

[MadHamster]

Hýr jů goů
http://www.feuerwaffen.ch/index_htm_files/Draw_16_MilWheellock.pdf

[Jim11]

Díky kamaráde,tyto plánky mám v záložce. Snažím se najít něco jednoduššího, už jenom výroba toho řetízku mě dost odrazuje. Těch zámků bylo zřejmě dost typů, takže pořád pátrám. Nebudu tam třeba řešit víčko na pánvičce, je to pro mně zbytečný. Taky se budu snažit využít péra, co jsou na trhu. Ale každopádně děkuji.

[blecha.z]

Madhamster - vynikající příspěvek. Škoda, že taky není plán s kótami pro křesadlo vojenské ručnice z let cca 1720.

[staM]

Kdyby šlo jen o ten řetízek tak to by se dalo pořešit koupením.Řetězy se vyrábějí i v miniaturních rozměrech a jediné co by jsi musel by bylo přizpůsobit průměr vnitřního kolečka okolo kterého se "omotává".Koupený by byl navíc v super kvalitě.
Horší problém je hlavní "bicí" Vee pero.U kolečkových zámků je proti křesadlům nebo perkusu hodně otevřené aby byl zajištěný dostatečný pohyb kolečka.
Když si projedeš několik videií funkce originál historických zámků tak kolečko se pootáčí v rozmezí 200 až skoro 360 stupňů.Repliky obdobně.
Kdysi jsem viděl repliku pistole s kolečkovým zámkem (spíš parodie zámku) kde místo pyritu byl použit kamínek do zapalovače a kolečko bylo jen zvětšeninou toho zapalovačového.
Pohon kolečka zajišťovala pružina jako v budíku.Jiskřilo to pěkně,střílet jsem to neviděl ale nepochybuju že to bylo funkční.
Ten pohon kolečka spirálovou pružinou měl dokonce dobový základ.Dělal to tuším puškař Bergier nebo podobně.

[Grimpo]

Jim11: "Samoodsuvné víčko na pánvičce mělo svoje opodstatnění. Pyrit v čelistech z něho skouzl na již točící se kolečko.
Sám jsem při svém (nedokončeném) pokusu o kombinovaný kolečkovo/doutnákový zámek použil odřezek z tyčky takového toho "survival" škrtátka. Když jsem ho vyřezával, byl to pěkný ohňostroj. A prach od toho chytal jedna radost.

[Jim11]

Ze starýho dveřovýho zámku mám vinutou pružinu na stejným principu jako v hodinách. Kdysi jsem koketoval s tím, použít ji v perkusním zámku. Je to svitek pásku 8x1,3mm dvaapůlkrát stočený. Právě ty masívní péra u originálů by byl problém, kdysi jsem Vé péra zkoušel dělat, ale v podstatě jsem je ani nevyzkoušel. O možnosti použít část křesadlový tyčinky z turistickýho křesadla jsem taky uvažoval. Nejdřív bych ale zkusil ten pyrit. Je otázka, nakolik se podaří protočit to kolečko. Když nebude přítlak kamene moc velký, tak by se to mělo protočit i s přitlačeným kamínkem. Tedy aspoň si myslím. Čeká mě asi ještě dlouhá cesta. Ale aspoň bude v zimě co dělat. Děkuji pánové za rady a postřehy. Právě o tomto typu zámků toho moc k sehnání není.

[staM]

Jeden podle kterýho by jsi mohl něco stvořit.Dokonce ve dvojitém provedení.
Technický výkres k tomu asi neseženeš.
Pro lepší zobrazení si to stáhni

https://www.ulozto.cz/!8ddGvu5QW5ec/pic ... owDialog=1

https://www.ulozto.cz/!vG5QT4L9fyPN/pict2-jpg

Ten zámek je jednoduchost sama a divím se že se nerozšířil víc.

[Jim11]

Tak to je ono, je to opravdu jednoduchý, zřejmě těch konstrukcí bylo poměrně dost. Princip kolečko a pyrit zachovanej, jde jen o pohon. Díky za tip.

[MadHamster]

Díky kamaráde,tyto plánky mám v záložce. Snažím se najít něco jednoduššího, už jenom výroba toho řetízku mě dost odrazuje. Těch zámků bylo zřejmě dost typů, takže pořád pátrám. Nebudu tam třeba řešit víčko na pánvičce, je to pro mně zbytečný. Taky se budu snažit využít péra, co jsou na trhu. Ale každopádně děkuji.

Mají tam ještě dva zámky, případně se můžeš inspirovat a stvořit nějaký hybridní zámek z dostupné dokumentace
http://www.feuerwaffen.ch/index_htm_files/Draw_17_FrenchWheellock.pdf
http://www.feuerwaffen.ch/index_htm_files/Draw_15_WheelCarbineSalzburg.pdf

[Jim11]

Tak to jsou opravdu luxusní materiály, kde na to chodíš. To víš, že pro inspiraci a pochopení je to skvělý. Už jsem si to stáhl a uložil, a můžu dumat. Čím víc, tím líp. Pohon chci řešit svinutým pérem, ale ostatní se dá opajcovat. Děkuji ti mockrát, udělal jsi mi velkou radost. Přeju ti všechno dobrý v novým roce.

[rez1]

Zdravím vás pánové.
Pokud ještě někdo sháníte kolečkový zámek tak bych vám asi dokázal pomoci... Jedná se o takzvaný vodotěsný typ.

[ls007]

Ojevil jsem zajímavé video z renovace jedné kolečkovky.
https://www.youtube.com/watch?v=sAGMhnHnU1M
Na to kanálu je i brokovnicový revolver.

[Jim11]

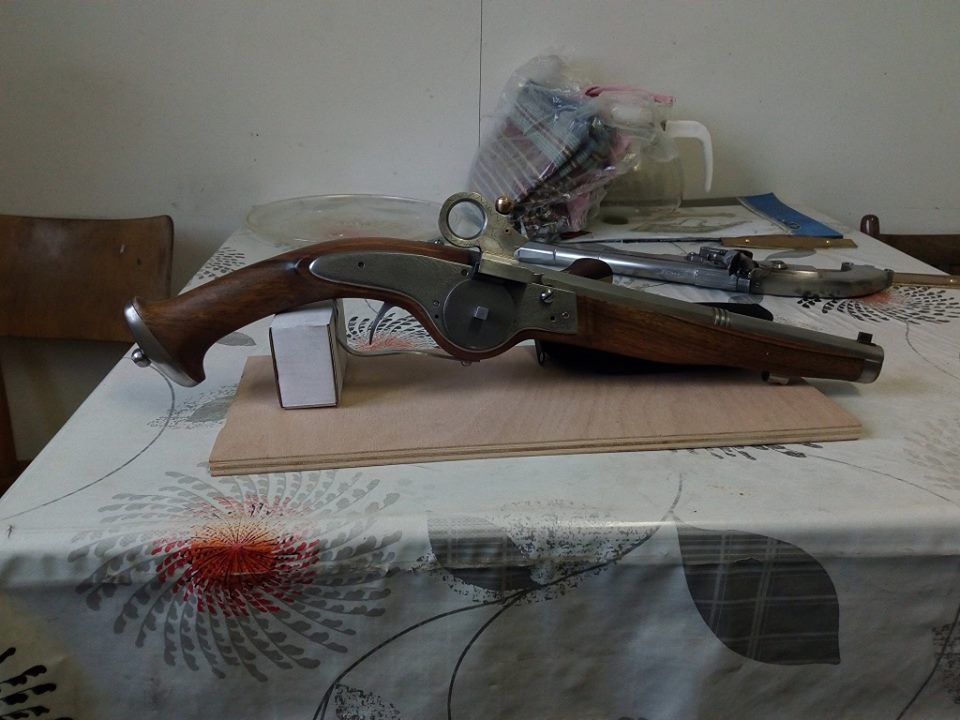

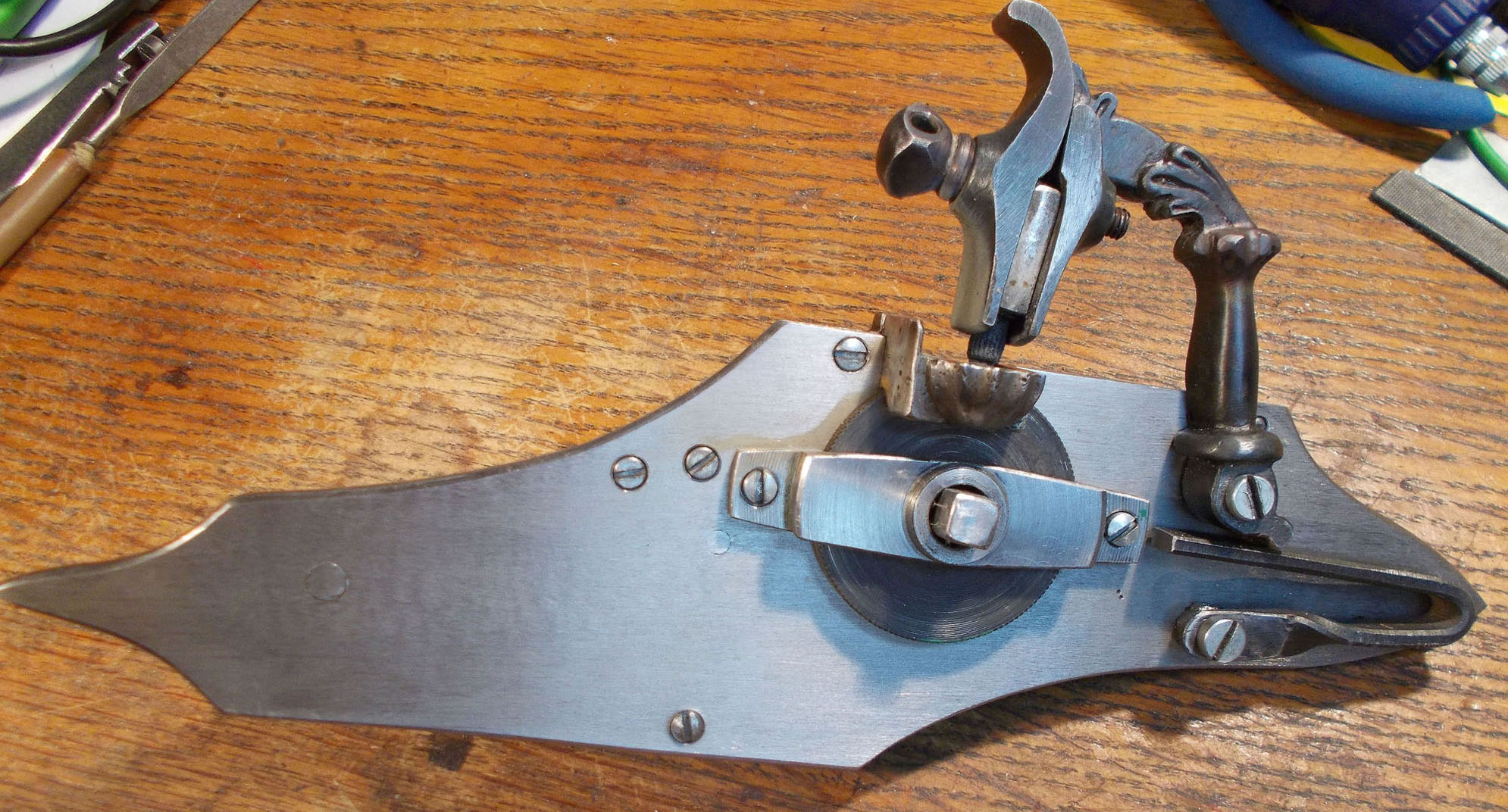

Tak jsem konečně dokončil svůj funkční kolečkový zámek. Jednoduché to tedy nebylo.Už se nedivím, že zámky byly výrobně drahé. Spoustu dílů jsem dělal několikrát, než jsem docílil správného výsledku. Všude je třeba dodržet určité vůle, protože ten mechanismus po napružení různě dře a šoupe se a ubírá tak sílu pružině. Jiskra je pak malá a nezapálí prach. Je to v pořadí druhý, ten jsem se rozhodl udělat proto, poněvadž jsem dostal od jednoho hodného pána kromě cenných rad i odlitky kohoutu a pánvičky, taky materiál na zámkovou desku a kolečka.V podstatě vše, kromě pánvičky a kohoutu jsem mastil doma v dílně. Dokonce i kalil. Není vše dobové, jak jsem původně chtěl, naprosto jsem pohořel s pyritem, nevím co se používalo za pyrit kdysi v originálech, ale ten co jsem měl k disposici já byl k ničemu, jiskra nepatrná. A to jsem měl 2 nezávislé zdroje.Tak jsem použil kamínek k zapalovači plynu k autogenu. Zakoupil jsem i křesadlo pro přežití a uřízl z něj plátek, který funguje naprosto stejně jako ty kamínky.Tak i kolečka od podélných a příčných zářezů jsem musel nahradit křížovým rádlováním. Jak píšu, hromadu dílů jsem dělal několikrát, než to sedělo. V podstatě je nejnáročnější na výrobu oska s excentricky uloženým středem k natáčení řetízku a samotný řetízek. Vyrobit to vše nakonec jde, tedy jednotlivé díly, v tom problém není, ale musí to taky bez problémů běhat a nedřít. Proto se některé díly dělaly několikrát. Ještě ke konstrukci, měl jsem k disposici několik odkazů, které tady umístil MadHamster a ten můj je v podstatě takovej mix. Takže díky MadHamsterovi a hodnému pánovi, co se tady nabídl s radami. Při výrobě a skládání je třeba dodržet určitý postup, aby nedocházelo k problémům, že jsou někde díry na nesprávném místě. Ještě mám odlitek víčka pánvičky, které se má odsouvat při natažení zámkového pera, ale z lenosti jsem ho tam neumístil, protože to nepovažuji za nutné. Ale vše je jinak k disposici, výřez v pánvičce a výstupek na excentru. Kdybych neměl soustruh, nepochodil bych. Hodila by se i frézka, ale nutná není.

[Grimpo]

Gratuluji. To je natolik inspirativni, ze mne to mozna dokope k dodelani meho vlastniho kombinovaneho kolecko-doutnakoveho zamku. K tomu krizovemu radlovani i platku uriznuteho skrtatka jsem tez dospel.

[api]

Jim11 frajerina, palec hore Ja by som to nedokázal ani s pomocou všetkých svätých, ja som šťastný ako blcha v kožuchu, keď sa mi podarí narezať rovno závit
